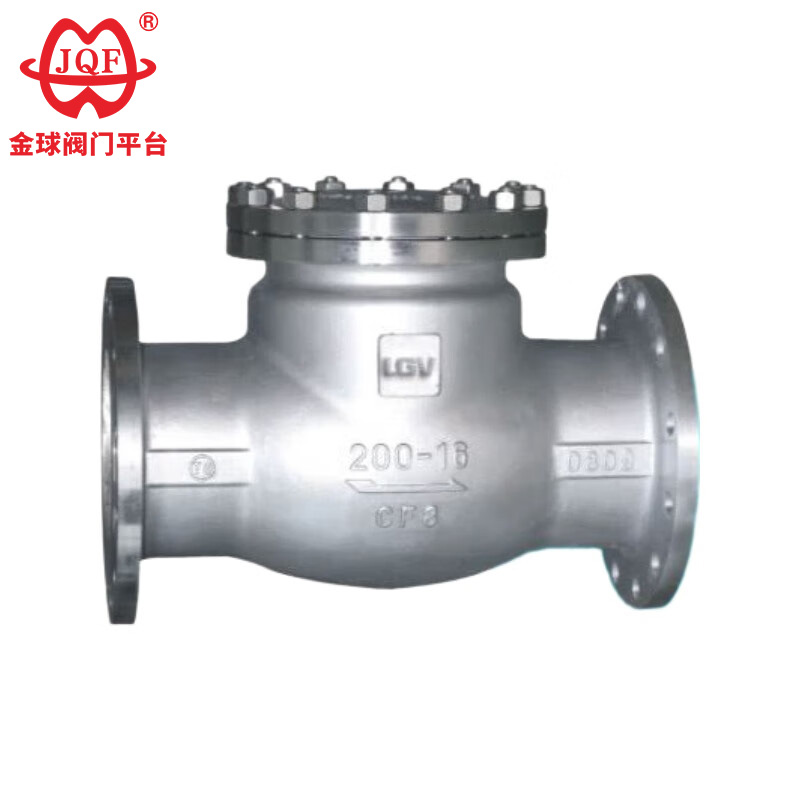

A válvula de retenção de aço fundido durável da fábrica da Jinqiu Valve é simétrica em ambos os lados, permitindo fluxo de mídia bidirecional. A instalação é simples, eliminando a necessidade de considerar a direção da tubulação, e a operação é flexível e conveniente. Nossa fábrica segue os princípios de integridade e qualidade em primeiro lugar. Saudamos calorosamente suas dúvidas e esperamos estabelecer um relacionamento cooperativo de longo prazo com você. Possuímos vantagens na fabricação, enquanto você tem vantagens nas vendas. Acreditamos que através da cooperação podemos alcançar uma situação vantajosa para todos e esperamos crescer juntos!
1. Baixa resistência a fluidos: O meio interno da válvula de retenção de aço fundido flui em linha reta com resistência mínima, facilitando o transporte suave de fluidos, eficiência energética e praticidade.
2. Fácil de abrir e fechar: A comporta da válvula de retenção de aço fundido se move verticalmente com o fluido, exigindo força mínima para abrir e fechar, simplificando a operação e economizando custos de mão de obra.
3. Direção de fluxo médio irrestrita: A válvula de retenção de aço fundido é simétrica em ambos os lados, permitindo fluxo médio bidirecional. A instalação não requer consideração da direção do fluxo da tubulação, tornando a operação flexível e conveniente.
4. Excelente desempenho de vedação: O desgaste é mínimo quando totalmente aberto; quando fechado, a pressão pode forçar a vedação, evitando efetivamente o vazamento do meio.
| modelo | H44H-16C~2=-0 | H44W-16P~250 | |
| Pressão de trabalho (MPa) | 1,6~25 | ||
| temperatura adequada (℃) | ≤425 | ≤550 | |
| Mídia adequada | Água, vapor, óleo | Meio corrosivo fraco | |
| material | Corpo, capô, disco | Aço carbono | Aço inoxidável cromo níquel-titânio |
| Superfície de vedação | Ligas à base de ferro para revestimento de aço carbono | Corpo selado | |

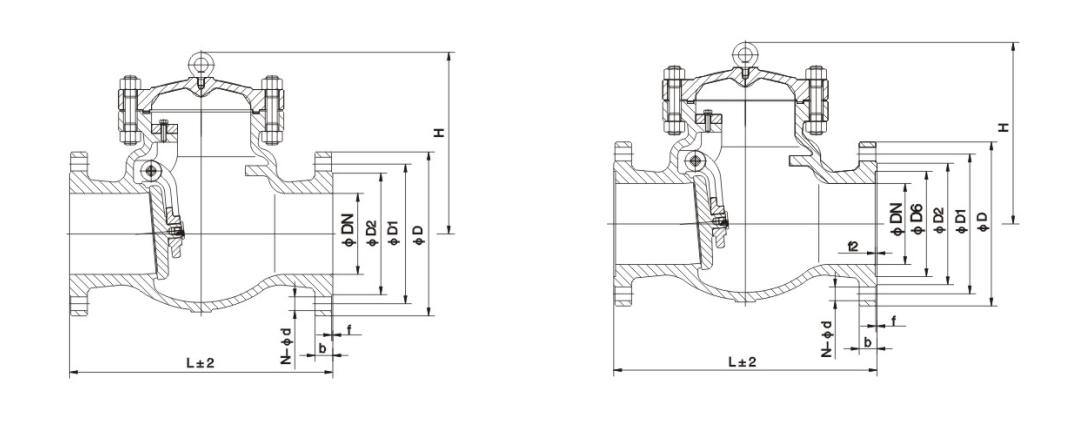

| Diâmetro nominalDN | As principais dimensões e dimensões de conexão | ||||||
| L | D | D1 | D2 | b | Zd | H | |
| H44H-16C H44W-16C H44W-16P H44W-16R H44W-16I | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 100 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 135 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 142 |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 165 |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 180 |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 210 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 233 |
| 200 | 500 | 335 | 295 | 265 | 26 | 12-23 | 304 |
| 250 | 550 | 405 | 355 | 320 | 30 | 12-25 | 348 |
| 300 | 650 | 460 | 410 | 375 | 30 | 12-25 | 390 |
| 350 | 750 | 520 | 470 | 435 | 34 | 16-25 | 430 |
| 400 | 850 | 580 | 525 | 485 | 36 | 16-30 | 468 |
| H44H-25 H44W-25 H44W-25P H44W-25R H44W-25I | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 160 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 175 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 185 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 220 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 248 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 276 |
| 200 | 550 | 360 | 310 | 278 | 34 | 12-25 | 350 |
| 250 | 650 | 425 | 370 | 332 | 36 | 12-30 | 410 |
| 300 | 750 | 485 | 430 | 390 | 40 | 16-30 | 430 |
| 350 | 850 | 550 | 490 | 448 | 44 | 16-34 | 518 |
| 400 | 950 | 610 | 550 | 505 | 48 | 16-34 | 560 |
