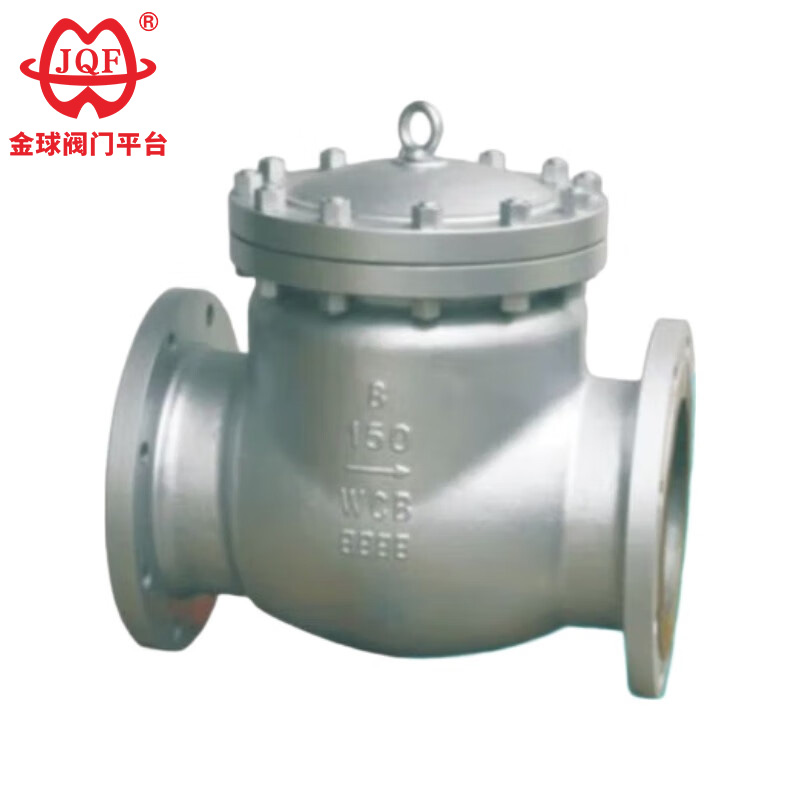

Jinqiu Valve, fabricante profissional de válvulas de retenção na China, nossas válvulas de retenção API são projetadas e fabricadas inteiramente de acordo com os padrões americanos. Estas válvulas apresentam uma estrutura esteticamente agradável e tecnologia avançada. As válvulas de retenção API abrem e fecham automaticamente o disco da válvula com base no fluxo do próprio meio para evitar refluxo. Eles também são conhecidos como válvulas unidirecionais, válvulas de retenção ou válvulas de refluxo. Suas principais funções são evitar o refluxo do meio, evitar a reversão da bomba e do motor de acionamento e evitar o vazamento do meio dentro do recipiente.
1. Baixa resistência ao fluxo: Quando a válvula de retenção API está totalmente aberta, o caminho do fluxo fica quase desobstruído, resultando em uma baixa queda de pressão.
2. Fechamento rápido e prevenção de refluxo: A ação da alavanca do disco da válvula permite uma resposta e fechamento rápidos mesmo no início do refluxo.
3. Ampla aplicabilidade: Adequado para uma ampla gama de diâmetros de tubos, de DN50 a DN1200 e superiores.
| Número de série | nome do projeto | parâmetro | |||||
| 1 | Pressão nominalPN（MPa) | 150 libras | 300 libras | 600 libras | 900 libras | 1.500 libras | 2.500 libras |
| 2.0 | 5.0 | 10.0 | 15.0 | 25.0 | 42.0 | ||
| 2 | Pressão de teste de resistência da casca | Pressão nominal à temperatura ambiente 1,5 vezes | |||||
| 3 | Pressão de teste de vedação de alta pressão | Pressão nominal à temperatura ambiente 1,1 vezes | |||||
| 4 | Pressão de trabalho à temperatura ambiente | Pressione a classificação de pressão e temperatura ASME B16.34 | |||||
| padrões de projeto | Comprimento da estrutura | Tamanho da conexão do flange | Teste e inspeção | Referência de pressão e temperatura |
| API6D/ASME B16.34 | ASME B16.10 | ASME B16.5 | API598/API6D | ASME B16.34 |
| Nome da peça | Nome do material | |||||
| Corpo | A216 WCB | A217 WC6 | A351CF8 | A351 CF8M | A351CF3 | A351 CF3M |
| boné | A216 WCB | A217 WC6 | A351CF8 | A351 CF8M | A351CF3 | A351 CF3M |
| Placa de válvula | A216 WCB | A217 WC6 | A351CF8 | A351 CF8M | A351CF3 | A351 CF3M |
| Superfície de vedação | 13 Cr/STL | STL | Corpo/STL | Corpo/STL | Corpo/STL | Corpo/STL |
| Eixo da válvula | A182 F6a | A182 F11 | A182 F304 | A182 F316 | A182 F304L | A182 F316L |
| Junta | Grafite flexível | Grafite flexível | Grafite flexível | Grafite flexível | Grafite flexível | Grafite flexível |
| parafuso | A193 B7 | A193 B16 | A193 B8 | A193 B8M | A193 B8 | A193 B8M |
| Noz | A194 2H | A194 4 | A194 8 | A194 8M | A194 8 | A194 8M |
| Temperatura operacional | -29~425℃ | -29~540°C | -46~425℃ | -46~425℃ | -46~425℃ | -46~425℃ |
| Mídia adequada | vapor | vapor | Corrosivo fraco | Corrosivo fraco | Corrosivo fraco | Corrosivo fraco |

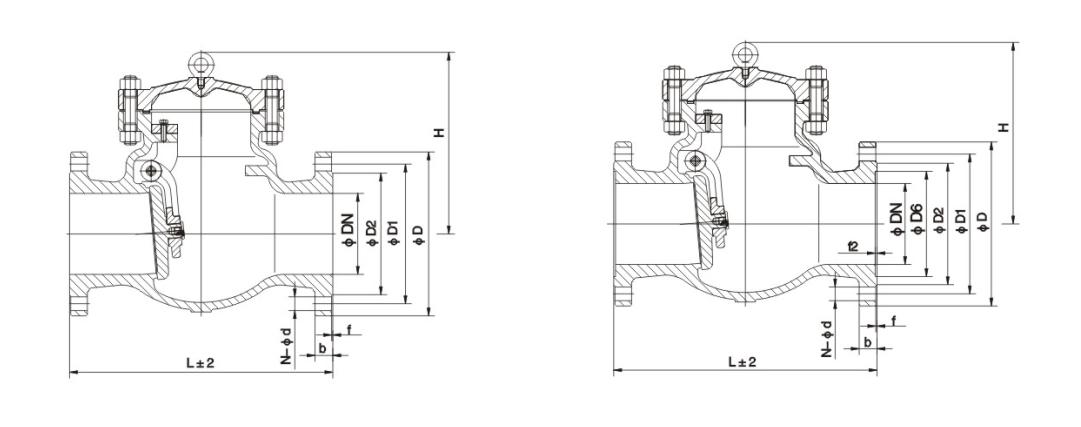

| Diâmetro nominal | tamanho | ||||||||
| m | em | L | D | D1 | D2 | b | f | n-Φd | H |
| H44H-150Lb | |||||||||
| 50 | 2 | 203 | 152 | 120.5 | 92 | 16 | 1.6 | 4-19 | 180 |
| 80 | 3 | 241 | 192 | 152.5 | 127 | 19 | 1.6 | 4-19 | 190 |
| 100 | 4 | 297 | 229 | 190.5 | 157 | 24 | 1.6 | 8-19 | 203 |
| 125 | 5 | 330 | 254 | 216 | 186 | 24 | 1.6 | 8-22 | 229 |
| 150 | 6 | 356 | 279 | 241.5 | 216 | 26 | 1.6 | 8-22 | 257 |
| 200 | 8 | 495 | 342 | 298.5 | 270 | 29 | 1.6 | 8-22 | 292 |
| 250 | 10 | 622 | 406 | 362 | 324 | 31 | 1.6 | 12-25 | 355 |
| 300 | 12 | 698 | 483 | 432 | 381 | 32 | 1.6 | 12-25 | 396 |
| H44H-300Lb | |||||||||
| 50 | 2 | 267 | 165 | 127 | 92 | 23 | 1.6 | 8-19 | 178 |
| 80 | 3 | 318 | 210 | 168.5 | 127 | 29 | 1.6 | 8-22 | 216 |
| 100 | 4 | 356 | 254 | 200 | 157 | 32 | 1.6 | 8-22 | 241 |
| 125 | 5 | 400 | 279 | 235 | 186 | 35 | 1.6 | 8-22 | 267 |
| 150 | 6 | 444 | 318 | 270 | 216 | 37 | 1.6 | 12-22 | 305 |
| 200 | 8 | 533 | 381 | 330 | 270 | 42 | 1.6 | 12-25 | 368 |
| 250 | 10 | 622 | 445 | 387 | 324 | 48 | 1.6 | 16-29 | 394 |
| 300 | 12 | 711 | 521 | 451 | 381 | 51 | 1.6 | 16-32 | 445 |
| H44H-600Lb | |||||||||
| 50 | 2 | 295 | 165 | 127 | 92 | 33 | 6.4 | 8-19 | 203 |
| 80 | 3 | 359 | 210 | 168 | 127 | 36 | 6.4 | 8-22 | 235 |
| 100 | 4 | 435 | 273 | 216 | 157 | 45 | 6.4 | 8-25 | 286 |
| 125 | 5 | 511 | 330 | 266.5 | 186 | 52 | 6.4 | 8-29 | 292 |
| 150 | 6 | 562 | 356 | 292 | 216 | 55 | 6.4 | 12-29 | 330 |
| 200 | 8 | 664 | 419 | 349 | 270 | 63 | 6.4 | 12-32 | 381 |
| 250 | 10 | 791 | 510 | 432 | 324 | 71 | 6.4 | 16-35 | 457 |
| 300 | 12 | 842 | 559 | 489 | 381 | 74 | 6.4 | 20-35 | 584 |
