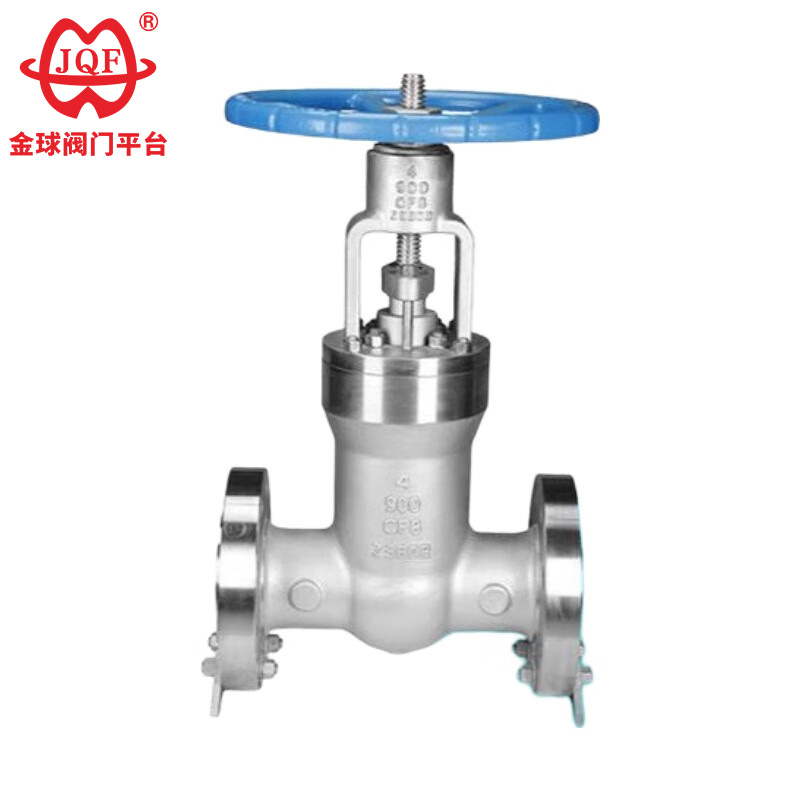

Válvula gaveta de alta pressão API

JQF Valve factory's durable API high pressure gate valve features a gate design for the opening and closing element. The gate is made of ductile iron and uses an integral rubber coating process, combined with a flat-bottom gate seat structure, effectively reducing debris accumulation and improving sealing performance. Because the sealing surface of the API High Pressure Gate Valve is susceptible to erosion, has a larger overall size, and a longer opening and closing time, it is often used in infrequently operated applications.

Padrão Executivo

Critérios de Projeto: API 600/ASME B16.34
Comprimento da estrutura ASME B16.10
Tamanho de solda de topo ASME B16.5
API de teste e inspeção 598
Pressão - Temperatura: ASME B16.34

Características

As válvulas gaveta de alta pressão API também são chamadas de válvulas de usina de energia. São utilizados principalmente em diversos sistemas de tubulação de usinas termelétricas, responsáveis ​​por conectar ou desconectar o fluxo de meios (como água ou vapor). Em comparação com as válvulas comuns, a característica marcante das válvulas para usinas de energia é sua capacidade de suportar temperaturas e pressões muito altas. Eles também têm um design especial – uma estrutura autovedante. Este projeto tem uma vantagem: quanto maior a pressão do sistema, melhor será o efeito de vedação. Essas características os tornam amplamente utilizados em condições específicas de trabalho de alta temperatura e alta pressão e são difíceis de substituir por outros produtos de válvula.
1. Abertura e fechamento sem atrito: Este recurso resolve o problema de atrito entre as superfícies de vedação das válvulas tradicionais, resultando em um desempenho de vedação mais estável.
2. Estrutura montada na parte superior: Após a instalação da válvula na tubulação, se for necessária inspeção ou manutenção, ela pode ser feita diretamente online, sem removê-la. Isto reduz significativamente o tempo de inatividade e economiza custos de manutenção.
3. Design de sede única: Elimina o problema de aumento anormal de pressão na cavidade da válvula que afeta o uso seguro.
4. Projeto de baixo torque: A haste da válvula, projetada com uma estrutura especial, permite fácil abertura e fechamento com força mínima.
5. Estrutura de vedação em forma de cunha: A válvula gaveta de alta pressão API usa a força mecânica fornecida pela haste da válvula para pressionar a porta em forma de cunha contra a sede da válvula para obter a vedação, garantindo que o desempenho de vedação da válvula permaneça estável e não seja afetado por flutuações na pressão da tubulação.
6. Estrutura da superfície de vedação autolimpante: Quando a comporta da válvula de gaveta de alta pressão API se inclina para abrir a partir da sede da válvula, o fluido na tubulação flui uniformemente ao longo de toda a circunferência da superfície de vedação da comporta. Isso evita que o fluido de alta velocidade corroa apenas uma parte da sede da válvula e também elimina as impurezas acumuladas na superfície de vedação, proporcionando autolimpeza.

Parâmetros de desempenho

O material da parte principal

A forma principal e dimensões de conexão
