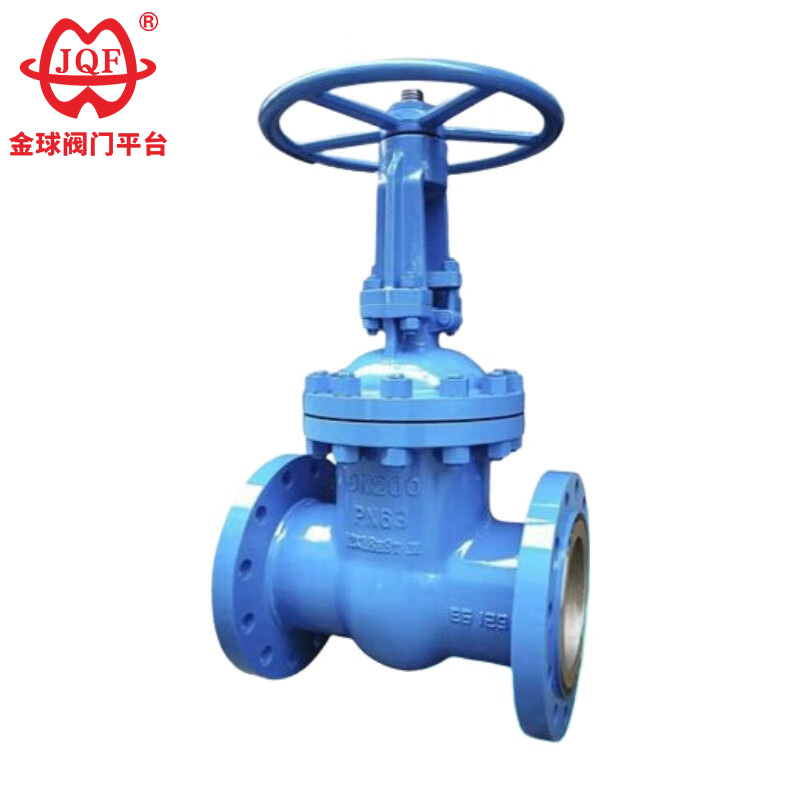

A fábrica de válvulas JQF fabrica válvulas de gaveta flangeadas padrão GB de alta qualidade, que são amplamente utilizadas em petroquímica, energia térmica e outros produtos petrolíferos e dutos de vapor como dispositivos de abertura e fechamento para conectar ou cortar meios de dutos. Ao selecionar diferentes materiais, as válvulas gaveta flangeadas padrão GB personalizadas são adequadas para vários meios, como água, vapor, óleo, ácido nítrico, ácido acético, meio oxidante forte e uréia, e estão disponíveis nas versões manual, engrenagem cônica e acionamento elétrico.
Verificações de pré-instalação
Verifique a compatibilidade do material das válvulas de gaveta flangeadas padrão GB com meio fluido, temperatura e pressão. Inspecione as faces do flange quanto a arranhões, certifique-se de que o material da junta corresponda às condições de serviço e confirme que os parafusos/porcas atendem aos requisitos de resistência.
Alinhamento de instalação
Nunca force o alinhamento das válvulas de gaveta flangeadas padrão GB. O desalinhamento causa distorção da sede, vazamentos ou tensão estrutural. Apoie as tubulações de forma independente perto da válvula. Aperte os parafusos gradualmente em um padrão de estrela até obter um torque uniforme. Reaperte após 24–48 horas de operação do sistema.
Disciplina Operacional
Abra ou feche totalmente as válvulas gaveta flangeadas padrão GB – as posições parcialmente abertas aceleram a erosão da sede/gaveta devido ao fluxo de alta velocidade. Utilize apenas volantes; evite chaves/alavancas. A lubrificação da haste (graxa grau EP) é obrigatória trimestralmente.
Testando Manutenção
Teste hidrostaticamente as válvulas gaveta flangeadas padrão GB após a instalação com classificação 1,5× PN antes do comissionamento do sistema. Isole as válvulas dos equipamentos a jusante durante os testes. Anualmente: verifique o aperto da gaxeta, a corrosão da haste e a integridade da junta do flange. Substitua imediatamente os anéis de vedação desgastados para conter emissões fugitivas.
Manuseio de armazenamento
Armazene as válvulas em ambientes fechados, protegidas da umidade. Mantenha as tampas colocadas até a instalação.
1. Projeto de alta eficiência: As válvulas gaveta flangeadas padrão GB apresentam um design racionalmente configurado que utiliza o espaço com eficiência, alcançando estabilidade superior do corpo da válvula, resistência minimizada a fluidos e coeficiente de fluxo otimizado.
2. Maior vida útil da vedação: A interface de vedação utiliza aço inoxidável e um revestimento de metal duro, minimizando o desgaste e prolongando significativamente a vida útil.
3. Confiável e fácil de operar: A gaxeta flexível de grafite garante integridade confiável da vedação, resultando em operação suave e torque operacional mínimo.
4. Métodos de atuação versáteis: As válvulas gaveta flangeadas padrão GB são compatíveis com vários mecanismos de atuação, incluindo manual, pneumático, elétrico e acionado por engrenagem, para atender a diversos requisitos de aplicação.
5.Estruturas diversas: Disponível em várias configurações estruturais, incluindo portão único de cunha flexível, portão único de cunha rígida ou portão paralelo (duplo).
Especificações de projeto: GB/T 12234
Comprimento da estrutura: GB/T 12221
Flange de conexão: JB/T 79.1
Teste e inspeção: JB/T 9092
Pressão - Temperatura: GB/T 9131
Identificação do produto: GB/T 12220
| Pressão nominalPN（MPa) | caso | pressão de teste (MPa) | Selado | |
| Selado (líquido) | Selo (gás) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| Material da casca | Mídia adequada | Temperatura aplicável (℃) |
| Aço carbono (tipo C) | Água, vapor, óleo | ≤425 |
| Aço cromo níquel titânio (tipo P) | Ácidos nítricos | ≤200 |
| Aço cromo níquel molibdênio titânio (tipo R) | Ácido acético | ≤200 |
| Aço cromo-molibdênio (tipo I) | Água, vapor, óleo | ≤550 |
| Corpo, capô | Placa de válvula, sede | Haste da válvula | Porca de haste | enchimento | Volante |
| Aço carbono | Aço carbono de alta qualidade + carboneto ou aço inoxidável | Aço inoxidável cromado | Bronze de alumínio | Embalagem de amianto grafite | Ferro maleável |
| Aço cromo níquel titânio | Aço inoxidável, aço inoxidável + metal duro | Aço inoxidável cromo níquel-titânio | Bronze de alumínio | Teflon | Ferro maleável |
| Aço cromo níquel molibdênio titânio | Aço inoxidável, aço inoxidável + metal duro | Aço inoxidável cromo níquel-titânio | Bronze de alumínio | Teflon | Ferro maleável |
| Aço cromo-molibdênio | Liga de aço + carboneto | Aço cromo-molibdênio | Bronze de alumínio | Amianto flexível | Ferro maleável |

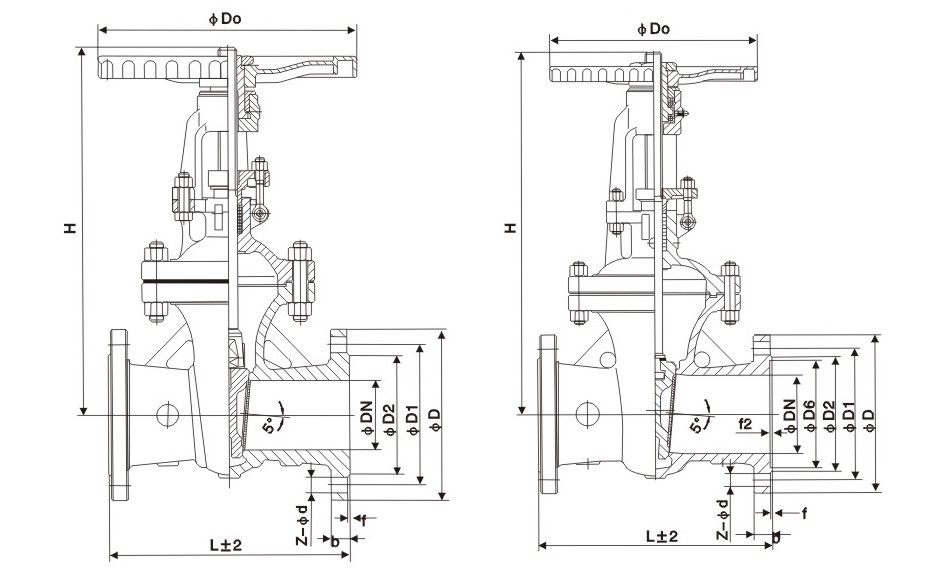

| Diâmetro nominal | As principais dimensões e dimensões de conexão | |||||||
| L | D | D1 | D2 | b | Zd | H | D0 | |
| Z41H-16C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41H-25 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
