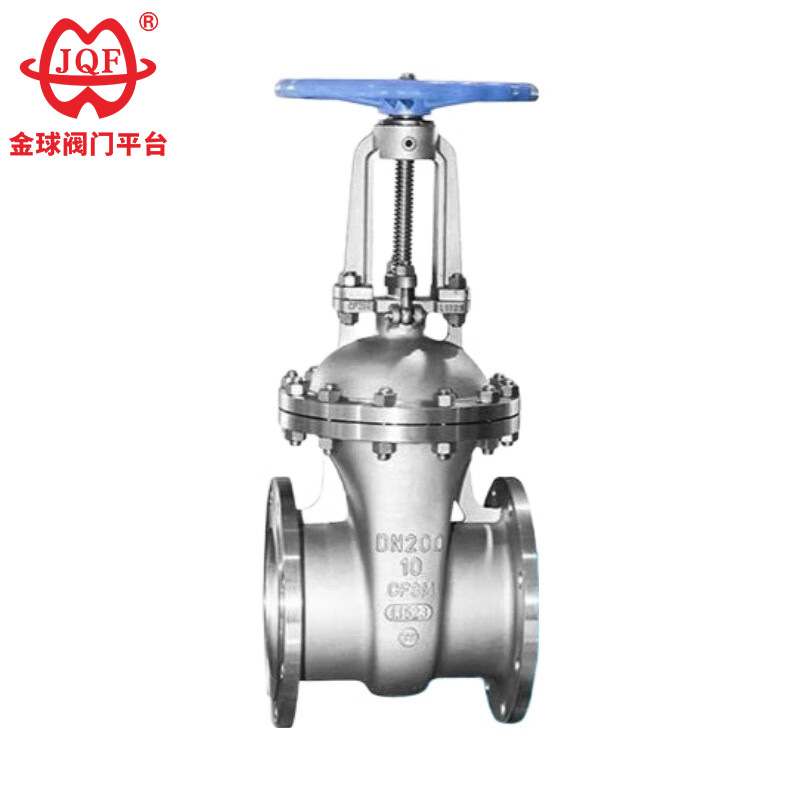

Válvula de gaveta de aço inoxidável padrão GB

The durable GB standard stainless steel gate valve manufactured by JQF Valve is made of stainless steel. The valve seat sealing surface is made of polytetrafluoroethylene (PTFE), stainless steel + hard alloy, or surface-treated hard alloy. The packing is made of hard alloy, polytetrafluoroethylene (PTFE), asbestos, or flexible graphite. The nominal size is DN15～DN800, the working pressure is 1.6MPa～20.0MPa, and the applicable temperature is ≤200℃. It is suitable for pipelines carrying nitric acid and weakly corrosive media.

Principais precauções:

1. Inspeção de pré-instalação: Confirme a compatibilidade do material da válvula com o meio fluido, temperatura e pressão. Inspecione a face final durável da válvula gaveta de aço inoxidável padrão GB quanto a arranhões. Certifique-se de que o material da junta atenda aos requisitos de uso e confirme que os parafusos/porcas atendem aos requisitos de resistência.
2. Alinhamento de instalação: Não force o alinhamento. O desalinhamento pode causar deformação da sede da válvula, vazamento ou tensão estrutural. Apoie a tubulação de forma independente perto da válvula. Aperte os parafusos gradualmente numa sequência em forma de estrela até obter um torque uniforme. Depois que o sistema estiver funcionando por 24 a 48 horas, reaperte os parafusos.
3. Procedimentos operacionais: A válvula gaveta de aço inoxidável padrão GB de alta qualidade deve estar totalmente aberta ou totalmente fechada - a abertura parcial acelerará a erosão da sede/placa da válvula pelo fluido de alta velocidade. Operar somente com volante; nunca use uma chave/alavanca. A haste da válvula deve ser lubrificada trimestralmente.
4. Teste e manutenção: Após a instalação, antes do comissionamento do sistema, um teste de pressão estática deve ser realizado na válvula gaveta de aço inoxidável padrão GB a 1,5 vezes a pressão nominal PN. Durante o teste, a válvula deve ser isolada do equipamento a jusante.
5.Armazenamento e Manuseio: As válvulas devem ser armazenadas em ambientes fechados e protegidas da umidade. Antes da instalação, as tampas devem permanecer na posição instalada.

Características

1. A válvula gaveta de aço inoxidável padrão GB é feita de aço inoxidável austenítico, que possui excelente resistência à corrosão causada por meios ácidos oxidantes.
2. Quando o meio flui através da válvula gaveta de aço inoxidável padrão GB, a direção do fluxo permanece inalterada, resultando em baixa resistência ao fluido.
3. A direção do movimento da comporta é perpendicular à direção do fluxo do meio, resultando em baixo torque de abertura e fechamento e operação sem esforço.
4. A direção do fluxo do meio é irrestrita, sem perturbar o fluxo do fluido ou reduzir a pressão. O meio pode fluir de qualquer lado da válvula gaveta, atingindo a finalidade pretendida. É particularmente adequado para tubulações onde a direção do fluxo do meio pode mudar.
5. A válvula gaveta de aço inoxidável padrão GB é instalada verticalmente dentro do corpo da válvula, resultando em um comprimento estrutural curto.
6.A válvula gaveta de aço inoxidável padrão GB tem bom desempenho de vedação. O desgaste na superfície de vedação é mínimo quando totalmente aberto.

Padrão Executivo

Especificações de projeto: GB/T 12234
Comprimento da estrutura: GB/T 12221
Flange de conexão: JB/T 79.1
Teste e inspeção: JB/T 9092
Pressão - Temperatura: GB/T 9131
Identificação do produto: GB/T 12220

Parâmetros de desempenho

Temperatura média adequada e aplicável

O material da parte principal

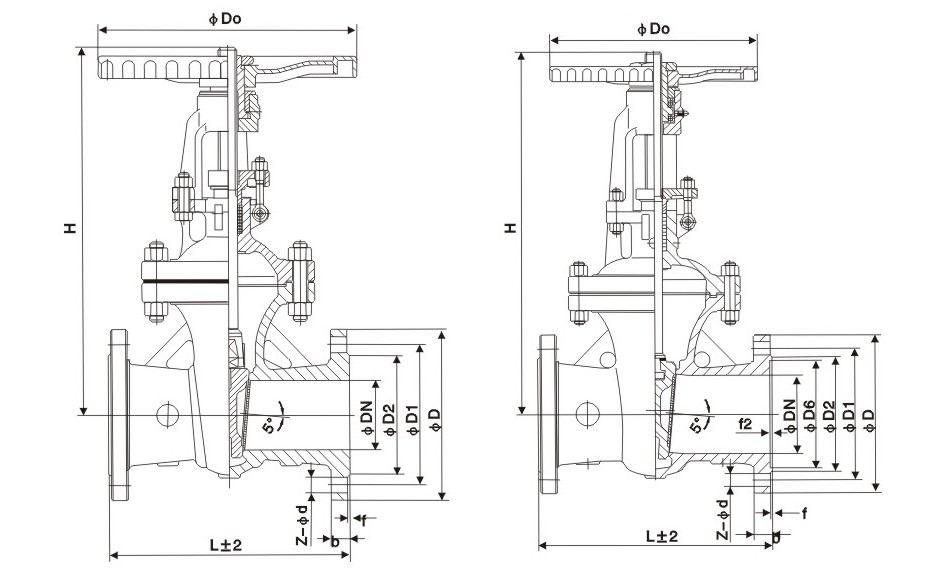

A forma principal e dimensões de conexão

Imagem da estrutura
