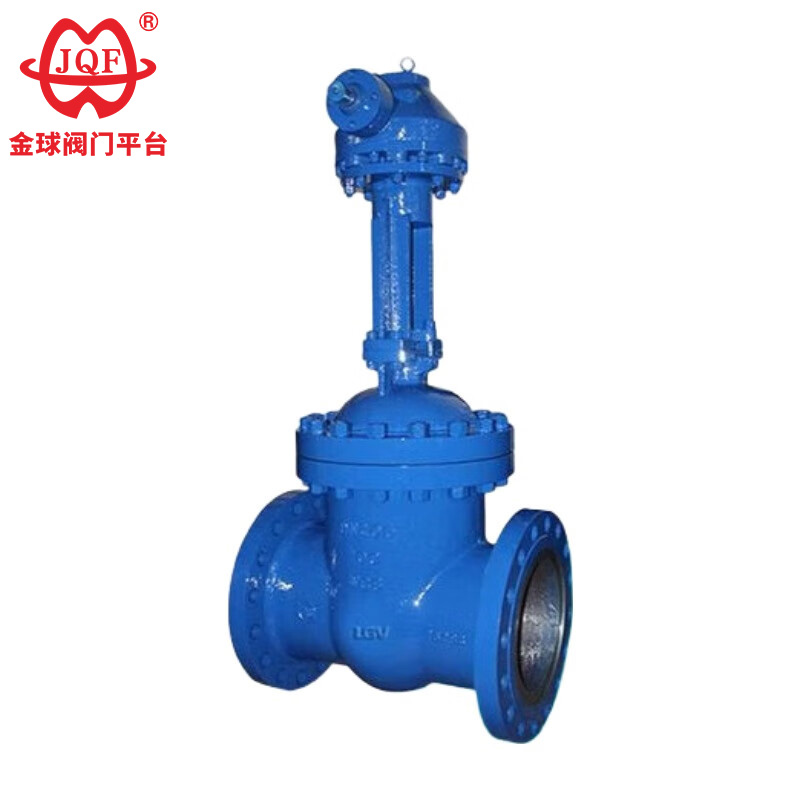

Z540H, Z540Y, Z540W tipo PN16 ~ PN160 válvula de gaveta em cunha acionada por engrenagem cônica de aço produzida pela Lianggu Valve Co., Ltd. Acionamento por engrenagem cônica, conexão de flange, porta elástica tipo cunha. O material da superfície de vedação da sede é uma liga de soldagem de superfície (Z540H-16C ~ 160, Z540Y-16C ~ 160, Z540Y-16I ~ 160I, Z540Y-16P ~ 160P, Z540Y-16R ~ 160R), aço inoxidável (Z540W-16P ~ 160P, Z540W-16R ~ 160R), pressão nominal PN16 ~ PN160. O material do corpo da válvula é aço carbono (Z540H-16C ~ 160, Z540Y-16C ~ 160), aço de liga de cromo molibdênio (Z540Y-16I ~ 160I), aço inoxidável (Z540W-16P ~ 160P, Z540Y-16P ~ 160P, Z540W-16R ~ 160R, Válvula gaveta Z540Y- 16R ~ 160R).
1. As válvulas gaveta de engrenagem cônica personalizadas apresentam padrões avançados, vedação confiável, desempenho superior e uma aparência atraente.
2. Estrutura da placa da válvula em forma de cunha para comutação flexível.
3. A placa e a sede da válvula são soldadas em liga Stellite.
4. A haste da válvula passa por tratamento de têmpera e revenido para maior resistência à corrosão e ao desgaste.
5. Vários padrões de flange de tubo e tipos de superfície de vedação de flange estão disponíveis.
6. Válvulas de gaveta de engrenagem cônica de alta qualidade estão disponíveis em vários materiais de corpo para se adequar a diferentes condições de pressão, temperatura e meio.
| modelo | PN | Pressão de trabalho/MPa | Temperatura operacional/℃ | Mídia adequada |
| Z540H-16C-160 | 16-160 | 1,6-16,0 | ≤425 | Água, vapor, óleo |
| Z540Y-16C-160 | 16-160 | 1,6-16,0 | ≤425 | Água, vapor, óleo |
| Z540H-16I-160 | 16-160 | 1,6-16,0 | ≤550 | Vapor, óleo |
| Z540W-16P-40P | 16-40 | 1,6-4,0 | ≤150 | Meio corrosivo |
| Z540Y-16P-160P | 16-160 | 1,6-16,0 | ≤150 | Meio corrosivo |
| Z540W-16R-40R | 16-40 | 1,6-4,0 | ≤150 | Meio corrosivo |
| Z540Y-16R-160R | 16-160 | 1,6-16,0 | ≤150 | Meio corrosivo |
| Diâmetro nominal | As principais dimensões e dimensões de conexão | |||||||
| L | D | D1 | D2 | b | Zd | H | ||
| Z540H-16C | ||||||||
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 730 | |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 897 | |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1032 | |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1170 | |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1330 | |
| 450 | 650 | 640 | 585 | 545 | 40-4 | 20-Φ30 | 1541 | |
| 500 | 700 | 705 | 650 | 608 | 44-4 | 20-Φ34 | 1676 | |
| 600 | 800 | 840 | 770 | 718 | 48-5 | 20-Φ36 | 1874 | |
| 700 | 900 | 910 | 840 | 788 | 50-5 | 24-Φ36 | 2083 | |
| 800 | 1000 | 1020 | 950 | 898 | 52-5 | 24-Φ41 | 2400 | |
| Z540H-25 | ||||||||
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 730 | |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 897 | |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1032 | |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1170 | |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1330 | |
| 450 | 650 | 660 | 600 | 555 | 50-4 | 20-Φ34 | 1541 | |
| 500 | 700 | 730 | 660 | 610 | 52-4 | 20-Φ36 | 1676 | |
| 600 | 800 | 840 | 770 | 718 | 56-5 | 20-Φ41 | 1874 | |
| 700 | 900 | 955 | 875 | 815 | 60-5 | 24-Φ42 | 2083 | |
| 800 | 1000 | 1070 | 990 | 930 | 64-5 | 24-Φ48 | 2400 | |
|
|
|
|
|
|
|
|
|
|
