Válvula de gaveta elétrica

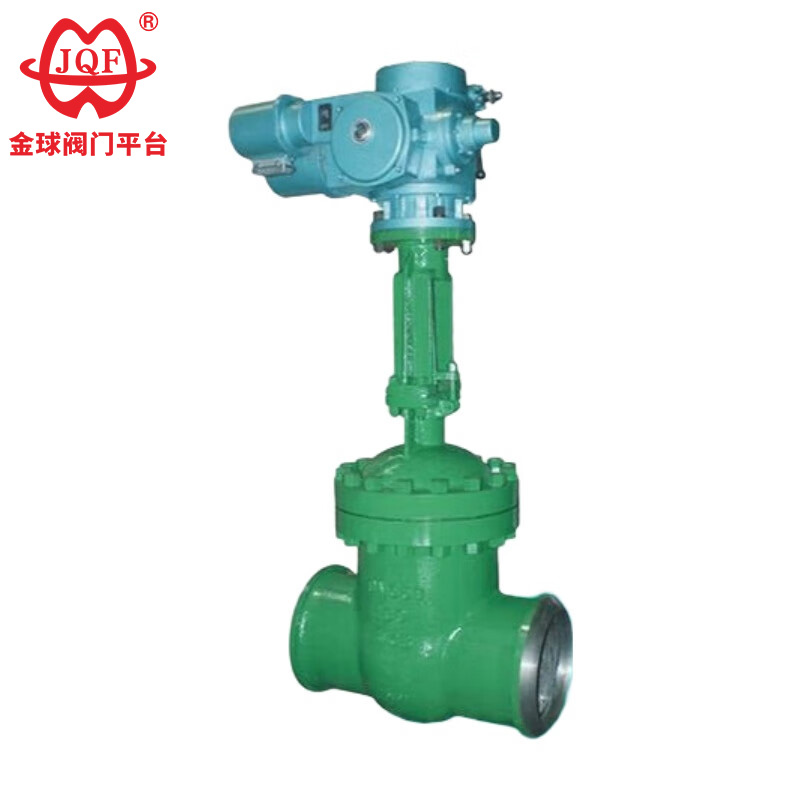

A fábrica de válvulas JQF não apenas fabrica várias válvulas padrão, mas também projeta e produz válvulas de acordo com as necessidades do cliente. Nossa válvula gaveta elétrica de alta qualidade é um dispositivo de válvula automatizado que integra um atuador elétrico com um corpo de válvula gaveta conectado por uma extremidade soldada. Realiza controle remoto, abertura e fechamento rápidos e gerenciamento automatizado de válvulas. É particularmente adequado para condições de trabalho de alta pressão, alta temperatura, alto risco ou de difícil acesso e é uma peça-chave do equipamento para o controle moderno de automação de tubulações industriais.

Enviar consulta

Descrição do produto

JQF Valve's high quality Electrical Gate Valve is widely used in petrochemical, thermal power plant, and other industries for connecting or shutting off medium pipelines, including those for petroleum products and steam. It is a high-quality, durable device.

Padrão Executivo

Especificações de projeto: GB/T 12234
Comprimento da estrutura: GB/T 12221
Flange de conexão: JB/T 79.1
Teste e inspeção: JB/T 9092
Pressão - Temperatura: GB/T 9131
Identificação do produto: GB/T 12220

As válvulas gaveta elétricas são adequadas para aplicações que requerem abertura ou fechamento completo. Em resumo, eles são usados como interruptores liga/desliga, normalmente instalados em tubulações como válvulas de isolamento e não são adequados para controle de fluxo. Quando a válvula está totalmente aberta, a passagem fica completamente desobstruída, permitindo que o meio flua direto, praticamente sem perda de pressão. Portanto, são ideais para sistemas que priorizam baixas perdas de pressão e exigem um caminho de fluxo desobstruído.

Características

1. Estrutura compacta, design razoável, boa rigidez da válvula, caminho de fluxo suave e baixo coeficiente de fluxo.
2. As superfícies de vedação são feitas de aço inoxidável e materiais de liga dura, garantindo uma longa vida útil.
3. A válvula gaveta elétrica utiliza gaxeta flexível de grafite, garantindo vedação confiável e operação fácil e flexível.
4. A válvula gaveta elétrica pode ser acionada manualmente, pneumaticamente, eletricamente ou por engrenagem.
5. Três opções estruturais estão disponíveis: portão único de cunha flexível, portão único de cunha rígida e portão duplo.

Parâmetros de desempenho

Pressão nominalPN（MPa)	caso	pressão de teste (MPa)		Selado
Pressão nominalPN（MPa)	caso	Selado (líquido)	Selo (gás)	Selado
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Temperatura média adequada e aplicável

Material da casca	Mídia adequada	Temperatura aplicável (℃)
Aço carbono (tipo C)	Água, vapor, óleo	≤425
Aço cromo níquel titânio (tipo P)	Ácidos nítricos	≤200
Aço cromo níquel molibdênio titânio (tipo R)	Ácido acético	≤200
Aço cromo-molibdênio (tipo I)	Água, vapor, óleo	≤550

O material da parte principal

Corpo, capô	Placa de válvula, sede	Haste da válvula	Porca de haste	enchimento	Volante
Aço carbono	Aço carbono de alta qualidade + carboneto ou aço inoxidável	Aço inoxidável cromado	Bronze de alumínio	Embalagem de amianto grafite	Ferro maleável
Aço cromo níquel titânio	Aço inoxidável, aço inoxidável + metal duro	Aço inoxidável cromo níquel-titânio	Bronze de alumínio	Teflon	Ferro maleável
Aço cromo níquel molibdênio titânio	Aço inoxidável, aço inoxidável + metal duro	Aço inoxidável cromo níquel-titânio	Bronze de alumínio	Teflon	Ferro maleável
Aço cromo-molibdênio	Liga de aço + carboneto	Aço cromo-molibdênio	Bronze de alumínio	Amianto flexível	Ferro maleável

A forma principal e dimensões de conexão

Diâmetro nominal	As principais dimensões e dimensões de conexão
Diâmetro nominal	L	D	D1	D2	b	Zd	H	D0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

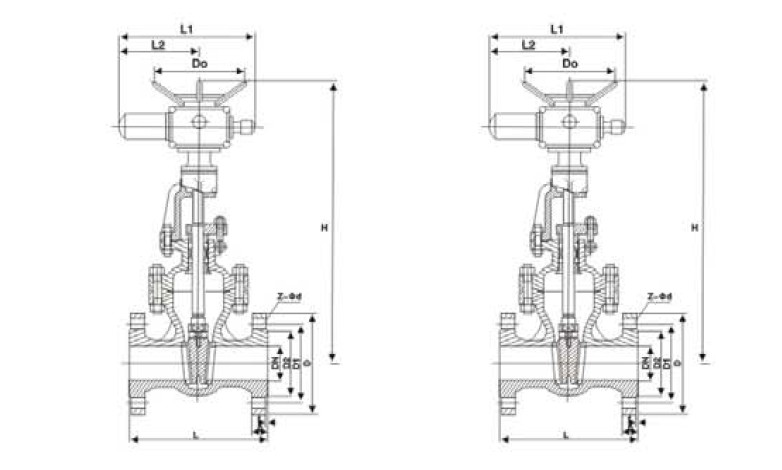

Imagem da estrutura
