Válvula de retenção pneumática extratora

A Jinqiu Valve fabrica e vende principalmente válvulas de esfera, válvulas borboleta, válvulas gaveta, válvulas de retenção, flanges e outros produtos. Nossas válvulas de retenção pneumáticas extratoras personalizadas e de alta qualidade são produzidas de acordo com os padrões GB, ANSI, JIS e DIN, e suas principais vantagens residem em sua vedação confiável e supressão eficaz de golpe de aríete. Nossos produtos oferecem uma boa vantagem de preço, cobrindo a maior parte da China, bem como os mercados da Europa, Sudeste Asiático e Oriente Médio. Esperamos nos tornar seu parceiro de longo prazo na China.

Enviar consulta

Descrição do produto

This high quality extractor pneumatic check valve from Jinqiu Valve factory features a wear-resistant hard alloy overlay, ensuring stable and reliable sealing. Simultaneously, a counterweight and cylinder structure provide balancing force during forward flow, aiding in valve opening and smooth operation, while enabling rapid closure during reverse flow, effectively preventing water hammer.

1. Múltiplas conexões finais, métodos de conexão videocassete/acessório de compressão/fêmea/macho são opcionais.
2. Design totalmente soldado, sem roscas internas.
3. O anel de vedação FKM garante a possibilidade de comutação selada.
4. O fluxo direto pode ser gerado quando a pressão a montante for inferior a 0,14 bar (2 PSIG).
5. Pode ser fechado quando a contrapressão for inferior a 0,4 bar (2 PSIG).
6. A rugosidade média padrão da superfície interna é Ra20 uin. (0,5um), eletropolimento até uma rugosidade de Ra10 uin. (0,25um) é opcional.

Observação

A válvula de retenção pneumática do extrator foi projetada apenas para controlar a direção do fluxo e nunca deve ser usada como dispositivo de liberação de segurança.
Quando a válvula de retenção pneumática do extrator não for aberta por um período de tempo, sua pressão de abertura inicial poderá ser superior à pressão de abertura definida.
H64Y tipo 1500 (Lb) ~ 2500 (Lb) válvula de retenção de soldagem de topo de alta temperatura para Classe 1500 ~ 2500Lb, temperatura operacional -29 ~ 570 ℃ petróleo, produtos químicos, usinas térmicas e outras condições do oleoduto.

Formato principal e dimensões de conexão do H64Y-1500Lb

Diâmetro nominal PNS (pol.)	Dimensões e dimensões de conexão			peso
Diâmetro nominal PNS (pol.)	d	L	H	peso
2	50	330	240	40
3	60	368	305	60
4	80	457	315	95
5	96	533	409	170
6	118	610	465	186
8	147	762	528	415
10	180	914	613	658
12	222	1041	680	1200
14	254	1118	745	1638

Formato principal e dimensões de conexão do H64Y-2500Lb

Diâmetro nominalPNS(pol.)	Dimensões e dimensões de conexão			peso
Diâmetro nominalPNS(pol.)	d	L	H	peso
3	54	368	297	44
4	70	457	385	110
5	86	533	410	130
6	104	610	455	192
8	130	762	557	466
10	162	914	615	730
12	210	1041	715	1120
14	234	1118	790	1495
16	264	1245	815	1950
18	304	1397	815	2400

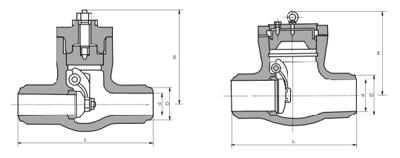

Imagem da estrutura
