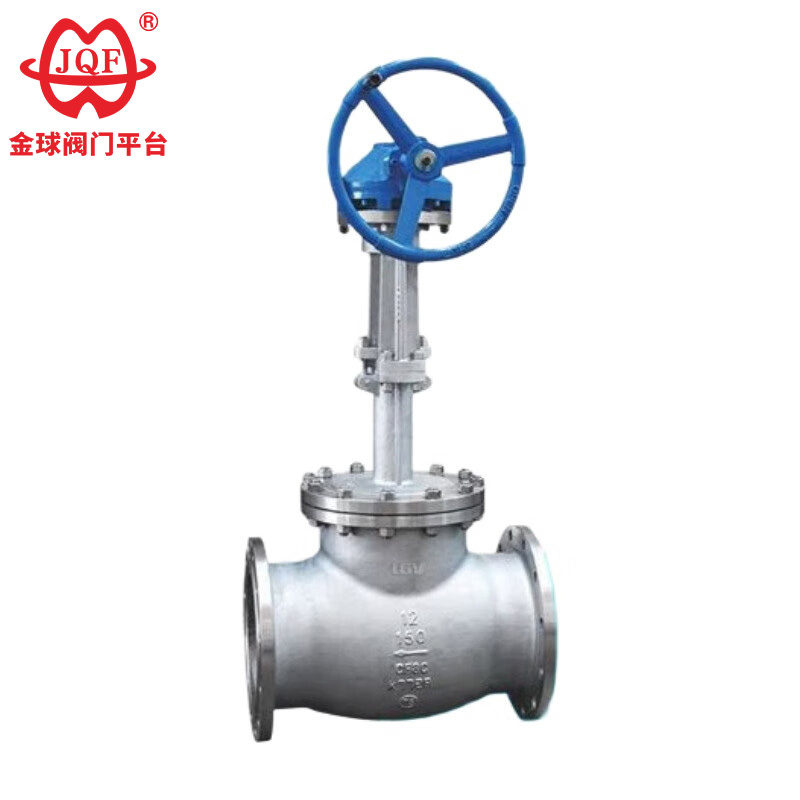

Válvula globo de baixa temperatura com engrenagem cônica

A JQF Valve é um fabricante profissional de válvula globo de baixa temperatura com engrenagem cônica de alta qualidade, especializado em pesquisa, desenvolvimento, produção, vendas e serviço de válvulas industriais. Esta válvula globo de baixa temperatura com engrenagem cônica é adequada para sistemas de gerenciamento em equipamentos de armazenamento e transporte de líquidos criogênicos. Possui comutação flexível e vedação confiável, e também pode ser usado em outros sistemas de gerenciamento de meios criogênicos e de baixa temperatura. Nossos produtos passam por rigorosos testes de qualidade, com profissionais supervisionando cada etapa para garantir a perfeição do produto. Além disso, a JQF Valves conquistou uma forte reputação em vários setores. Escolher a JQF significa adquirir experiência no setor em válvulas e atuadores pneumáticos, atendimento profissional ao cliente e suporte técnico contínuo. Quer você precise de um único componente ou de um conjunto de válvula completo, podemos atender às suas necessidades.

1. O corpo da válvula globo de baixa temperatura com engrenagem cônica é feito de ferro dúctil grau III, possuindo alta resistência, boa tenacidade e resistência superior à corrosão.
2. O revestimento de adsorção eletrostática utiliza resina epóxi em pó, bloqueando efetivamente meios corrosivos e exibindo excelente resistência ao desgaste, resistência a altas temperaturas e desempenho ambiental.
3. O corpo da válvula espessado garante um desempenho estável da válvula; o tratamento antioxidante geral evita ferrugem e corrosão.

Padrões Executivos

Projeto e fabricação: JB/T7749-95
Comprimento da estrutura: GB/T12221-89
Conector: GB/T9113-2000, HG20592-97, SH3406-96GB/T12224-89
Inspeção e teste: JB/T7749-95

Aparência principal e dimensões de conexão

Diâmetro nominal	Principais dimensões externas e dimensões de conexão							H
	L	D	D1	D2	b	Zd	D0	-46℃	-101℃	-196°C
DJ41Y-16C DJ41Y-16P DJ41Y-16R DJ641Y-16C DJ641Y-16P DJ641Y-16R DJ9B41Y-16C DJ9B41Y-16P DJ9B41Y-16R
50	230	160	125	100	16	4-18	240	460	480	520
65	290	180	145	120	18	4-18	280	475	505	525
80	310	195	160	135	20	4-18	280	520	550	590
100	350	215	180	155	20	8-18	320	545	575	615
125	400	245	210	185	22	8-18	360	590	620	660
150	480	280	240	210	24	8-23	400	650	650	730
200	600	335	295	265	26	12-23	400	850	850	930
250	730	405	355	320	30	12-25	450	956	986	1036
300	850	460	410	375	30	12-25	500	1095	1125	1175
DJ41Y-25 DJ41Y-25P DJ41Y-25R DJ641Y-25C DJ641Y-25P DJ641Y-25R DJ9B41Y-25C DJ9B41Y-25P DJ9B41Y-25R
50	230	160	125	100	20	4-18	240	460	480	520
65	290	180	145	120	22	8-18	280	475	505	525
80	310	195	160	135	22	8-18	280	520	550	590
100	350	230	190	160	24	8-23	320	545	575	615
125	400	270	220	188	28	8-25	360	590	620	660
150	480	300	250	218	30	8-25	400	650	680	730
200	600	360	310	278	34	12-25	400	850	880	930
250	730	425	370	332	36	12-30	450	956	986	1036
300	850	485	430	390	40	16-30	500	1095	1125	1175
DJ41Y-40 DJ41Y-40P DJ41Y-40R DJ641Y-40C DJ641Y-40P DJ641Y-40R DJ9B41Y-40C DJ9B41Y-40P DJ9B41Y-40R
50	230	160	125	100	20	-	240	483	504	546
65	290	180	145	120	22	-	280	499	530	551
80	310	195	160	135	22	-	280	546	578	620
100	350	230	190	160	24	-	320	572	604	646
125	400	270	220	188	28	-	360	620	61	693
150	480	300	250	218	30	-	400	683	741	767
200	600	360	320	282	38	-	400	893	924	977
250	730	425	385	345	42	-	450	1004	1035	1088
300	850	485	450	408	46	-	500	1150	1181	1234
