Válvula globo padrão GB

As válvulas globo padrão J41H, J41Y e J41W tipo GB de alta qualidade e personalizadas são fabricadas pela JQF Valve, um fabricante profissional de válvulas na China. Suas peças de abertura e fechamento são discos de válvula cilíndricos e a superfície de vedação é plana ou cônica. Os discos da válvula movem-se linearmente ao longo da linha central do fluido. As válvulas globo padrão GB são adequadas apenas para aplicações totalmente abertas ou totalmente fechadas e geralmente não são usadas para regulação de fluxo, mas a regulação e estrangulamento de fluxo podem ser realizados de acordo com as necessidades do cliente.

Enviar consulta

Descrição do produto

Foshan Jinqiu Valve Co., Ltd. is a manufacturing factory integrating valve R&D, manufacturing, sales, and service. Our durable GB standard globe valves are specifically designed for oxygen pipelines, ensuring safe, stable, and efficient operation. Made from high-quality materials and undergoing rigorous degreasing and cleaning processes, these valves effectively prevent combustion risks and guarantee reliable sealing performance.

A válvula globo padrão GB em estoque é adequada para faixas de pressão de PN1.6-PN16 e tamanhos de DN15-DN400, elas são sempre usadas nas indústrias de metalurgia, química, gases medicinais e energia.

Características estruturais

Inovamos continuamente e buscamos a excelência, acompanhando os tempos com suas válvulas globo padrão GB de alta qualidade e excelente atendimento ao cliente! Introduzimos ativamente equipamentos avançados, gerenciamento empresarial e pessoal de serviço técnico, nos esforçando para construir uma marca de válvulas nacionais e internacionais de alta qualidade. Damos as boas-vindas a clientes novos e antigos para visitar e inspecionar nossas instalações, cooperar para benefício mútuo e criar em conjunto um futuro melhor!

Padrão Executivo

Especificações de projeto: GB/T 12235
Comprimento da estrutura: GB/T 12221
Conexão de flange: JB/T 79
Teste e inspeção: JB/T 9002
Identificação do produto: GB/T 12220
Especificações de entrega: JB/T 7928

Características

1. Estrutura simplificada e otimizada: Um design simplificado melhora a eficiência da fabricação de componentes e da manutenção de equipamentos em 30%. 2. Controle instantâneo de abertura e fechamento: O design da estrutura de micro-curso atinge uma velocidade de resposta de abertura e fechamento de 0,8 segundos por ciclo. 3. Sistema de vedação de longa duração: A tecnologia de superfície de vedação autolubrificante atinge um coeficiente de atrito ultrabaixo; a camada de vedação composta tem uma vida útil antienvelhecimento superior a 50.000 ciclos de abertura e fechamento.

Parâmetros de desempenho

modelo		J41H-16C~160C	J41Y-16C~160C	J41W-16P~160P
Pressão de trabalho (MPa)		1,6~16,0
temperatura adequada (℃)		≤425		≤150
Mídia adequada		Água, vapor, óleo		Meio corrosivo fraco
material	Corpo, capô	Aço carbono		Aço inoxidável cromo níquel-titânio
	Haste da válvula	Aço inoxidável cromado		Aço inoxidável cromo níquel-titânio
	Superfície de vedação	Revestimento de ligas à base de ferro	Liga de revestimento duro	Material do corpo
	enchimento	Grafite de amianto, grafite flexível, PTFE

A forma principal e o tamanho da conexão

Diâmetro nominal	As principais dimensões e dimensões de conexão
Diâmetro nominal	L	D	D1	D2	b	Zd	H	D0
J41H-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
J41H-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640

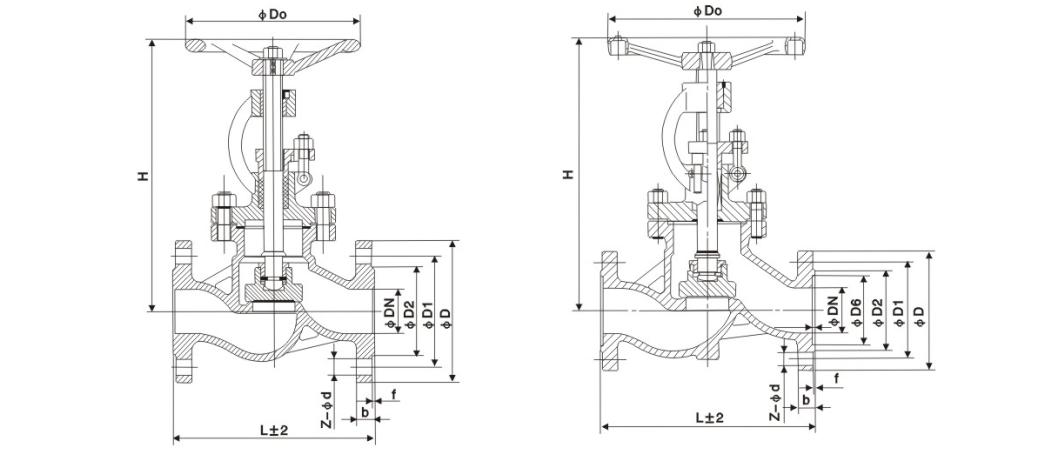

Imagem da estrutura
