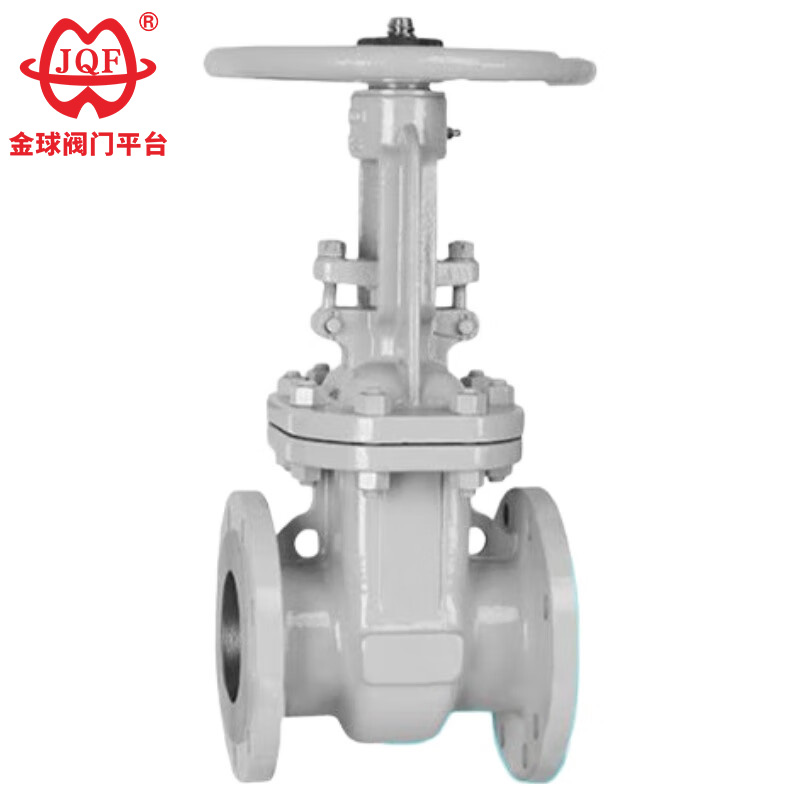

Válvula de gaveta padrão russa

A JQF Valve é um fabricante de válvulas em grande escala na China, que integra pesquisa científica, desenvolvimento, design, produção, vendas e serviços. Esta válvula gaveta padrão russa de alta qualidade em estoque é feita de ferro dúctil e equipada com um anel de vedação de borracha resiliente para garantir vedação confiável e durabilidade. Sua estrutura compacta proporciona alta rigidez e confiabilidade, enquanto o design resiliente do portão evita deformações sob cargas ou temperaturas anormais. A válvula é equipada com rolamentos para facilitar a operação em tamanhos maiores e suporta materiais personalizados e opções de sede para atender a diversas condições operacionais.

Enviar consulta

Descrição do produto

The durable Russian Standard Gate Valve manufactured by JQF Valve is widely used in the inlet and outlet channels or media shut-off devices of oil and steam pipelines in petrochemical, thermal power and other industries. It has passed CE certification, is of high quality and durable, and ensures compliance with EU safety standards, guaranteeing market access compliance.

1. Arquitetura de dinâmica de fluidos com otimização de espaço: O design do chassi estruturalmente otimizado fornece ao corpo da válvula rigidez excepcional e geometria de fluxo desobstruída, minimizando a queda de pressão.
2. Superfície de vedação composta avançada: A válvula gaveta padrão russa utiliza tecnologia metalúrgica proprietária para combinar ligas resistentes à corrosão com uma matriz de carboneto de tungstênio, alcançando um ciclo de vida excepcionalmente longo, excedendo em muito os padrões da indústria.
3. Sistema operacional da haste sem atrito: Os anéis de vedação de grafite anisotrópico garantem uma vedação da haste com vazamento zero, ao mesmo tempo que fornecem uma atuação clara e de baixo torque para uma operação fácil e sem esforço.
4. Integração de atuação multimodo: A válvula gaveta padrão russa oferece compatibilidade de atuação abrangente, incluindo volantes manuais, atuadores pneumáticos, motores elétricos e redutores de engrenagem planetária, permitindo implantação universal.
5.Plataforma de topologia de disco de válvula configurável: Três configurações de vedação diferentes: porta única flexível adaptável à pressão, porta única rígida de alta carga e porta paralela dupla bidirecional.

Padrões de Implementação

Especificações de projeto: GB/T 12234
Comprimento da estrutura: GB/T 12221
Flange de conexão: r0CT12815-08-I
Teste e inspeção: JB/T 9092
Pressão - Temperatura: GB/T 9131
Identificação do produto: GB/T 12220

Parâmetros de desempenho

Pressão nominalPN（MPa)	caso	pressão de teste (MPa)		Selado
Pressão nominalPN（MPa)	caso	Selado (líquido)	Selo (gás)	Selado
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Temperatura média adequada e aplicável

Material da casca	Mídia adequada	Temperatura aplicável (℃)
Aço carbono (tipo C)	Água, vapor, óleo	≤425
Aço cromo níquel titânio (tipo P)	Ácidos nítricos	≤200
Aço cromo níquel molibdênio titânio (tipo R)	Ácido acético	≤200
Aço cromo-molibdênio (tipo I)	Água, vapor, óleo	≤550

O material da parte principal

Corpo, capô	Placa de válvula, sede	Haste da válvula	Porca de haste	enchimento	Volante
Aço carbono	Aço carbono de alta qualidade + carboneto ou aço inoxidável	Aço inoxidável cromado	Bronze de alumínio	Embalagem de amianto grafite	Ferro maleável
Aço cromo níquel titânio	Aço inoxidável, aço inoxidável + metal duro	Aço inoxidável cromo níquel-titânio	Bronze de alumínio	Teflon	Ferro maleável
Aço cromo níquel molibdênio titânio	Aço inoxidável, aço inoxidável + metal duro	Aço inoxidável cromo níquel-titânio	Bronze de alumínio	Teflon	Ferro maleável
Aço cromo-molibdênio	Liga de aço + carboneto	Aço cromo-molibdênio	Bronze de alumínio	Amianto flexível	Ferro maleável

A forma principal e dimensões de conexão

Diâmetro nominal	As principais dimensões e dimensões de conexão
Diâmetro nominal	L	D	D1	D2	b	Zd	H	D0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

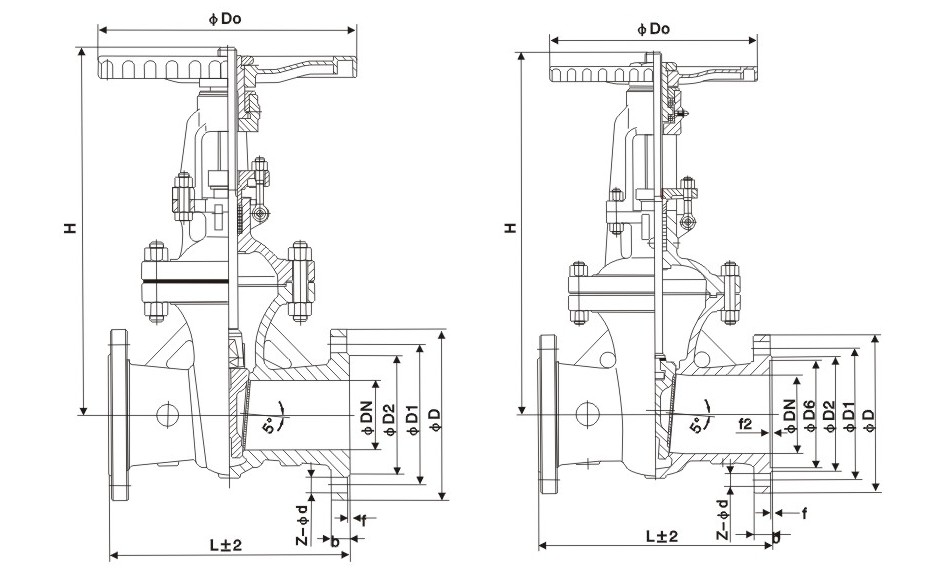

Imagem da estrutura
