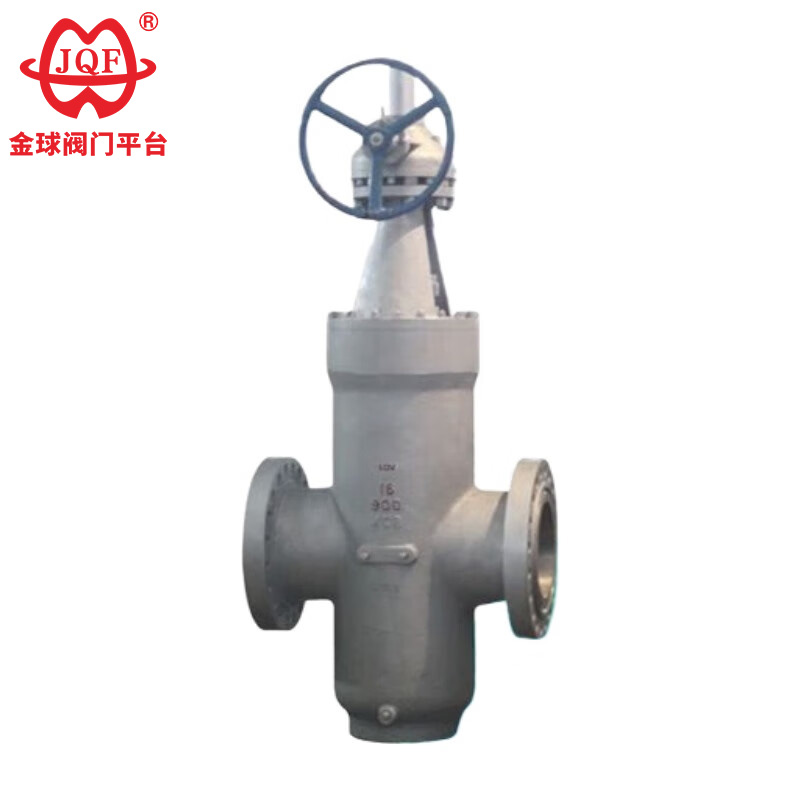

Válvula de gaveta plana

1. Design de furo completo para resistência mínima ao fluxo
2. limpeza de tubulações assistida por escova,
3. Assento flutuante para vedação bidirecional
4. Baixo torque de abertura e fechamento
5. Fácil operação e mecanismos de alívio de pressão e injeção de graxa para garantir alta segurança
6. Desempenho de vazamento zero.

Uso do produto

A JQF Valve fabrica válvulas gaveta plana, um tipo de válvula deslizante. O elemento de fechamento pode ser um portão único ou um portão duplo com um mecanismo de expansão entre eles. A pressão da comporta contra a sede da válvula é controlada pela pressão do meio que atua na comporta flutuante ou na sede da válvula flutuante. No caso de uma válvula de comporta dupla, o mecanismo de expansão entre as duas comportas complementa esta pressão.

Categorias de produtos

Características estruturais

1. Vedação Bidirecional Flutuante
A sede da válvula de gaveta plana personalizada permite abertura e fechamento bidirecionais, garantindo vedação confiável e operação flexível.
2. Material guia resistente à corrosão
A comporta é equipada com tiras guia para posicionamento preciso e a superfície de vedação é pulverizada com uma camada antierosão de carboneto de tungstênio.
3. Projeto de resistência a fluxo zero
Resistência a alta pressão do corpo da válvula gaveta plana; quando totalmente aberto, o canal de fluxo direto se aproxima de um tubo de igual diâmetro (resistência ao fluxo ≤ 0,03).
A vedação multiestágio com gaxeta composta na haste da válvula reduz o coeficiente de atrito em 40%.
4. Mecanismo de vedação de dois estágios
Ao fechar no sentido horário:
A pressão média empurra a sede da válvula de admissão para formar uma vedação primária.
A comporta pressiona a sede da válvula de saída para formar uma vedação dupla.
5. Manutenção online revolucionária
A estrutura de vedação dupla permite a substituição de peças vulneráveis ​​sem interrupção da produção; esta tecnologia lidera produtos similares tanto nacional quanto internacionalmente.
6. Controle progressivo de abertura e fechamento
Ao abrir no sentido anti-horário, o portão sobe e o furo guia se sobrepõe gradativamente ao canal, alcançando 100% de abertura total na posição limite.

Padrões de projeto

Projeto e fabricação de padrões: JB/T 5298
Padrão de comprimento de estrutura: JB/T 5298
Padrão de flange de conexão: GB/T 9113
Grau de temperatura de pressão: GB/T 12224-2005
Padrões de teste de teste: GB/T 13927-2008, JB/T 5298

Parâmetros de desempenho

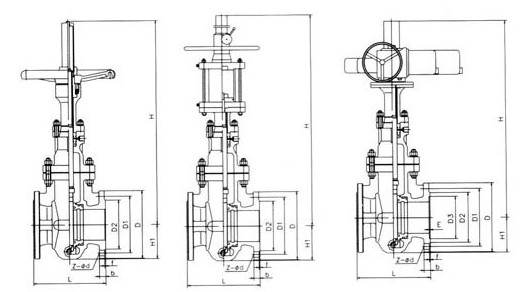

A forma principal e dimensões de conexão

Imagem da estrutura
