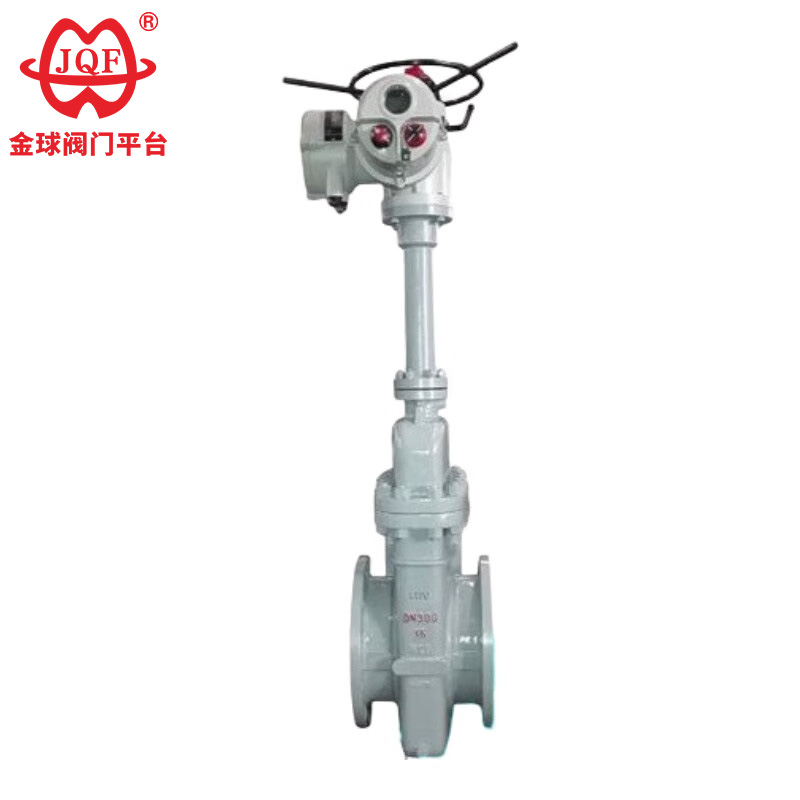

Válvula de gaveta plana elétrica

Foshan Jinquan Valve Co., Ltd. is a leading industrial valve manufacturer. Our core products include ball valves, butterfly valves, gate valves, globe valves, and check valves, as well as a wide range of valves suitable for various applications. Our electrical flat gate valves are driven by electric actuators, achieving fluid flow by raising and lowering a gate. Due to their structural advantages and technical parameters, they are widely used in fluid shut-off and control scenarios in industrial piping systems. Wherever you are located or what your customization needs may be, our years of experience will support you. If you are interested in our products, please feel free to contact us!

1. Classificação por método de atuação: Válvula de gaveta paralela manual, válvula de gaveta paralela pneumática, válvula de gaveta paralela elétrica
2. Classificação por cenários de aplicação: Válvula de gaveta paralela tipo orifício, válvula de gaveta paralela sem orifício, válvula de gaveta paralela específica para campos petrolíferos, válvula de gaveta paralela para transporte de dutos, válvula de gaveta paralela para sistema de gás

Características estruturais

1. Selo Bidirecional Flutuante
A sede flutuante da válvula gaveta plana elétrica permite abertura e fechamento bidirecionais, garantindo vedação confiável e operação flexível.
2. Material de guia rígido resistente à corrosão
A comporta é equipada com tiras guia para posicionamento preciso e a superfície de vedação é revestida com uma camada anticorrosiva de carboneto de tungstênio.
3. Projeto de resistência a fluxo zero
O corpo da válvula elétrica plana possui alta resistência à pressão; quando totalmente aberto, o caminho do fluxo direto se aproxima do de um tubo do mesmo diâmetro (resistência ao fluxo ≤0,03).
A haste da válvula utiliza vedação multiestágio com gaxeta composta, reduzindo o coeficiente de atrito em 40%.
4. Mecanismo de vedação de dois estágios
Ao fechar no sentido horário:
A pressão média empurra a sede da válvula de admissão para formar uma vedação primária.
A comporta pressiona a sede da válvula de saída para formar uma vedação dupla.
5. Manutenção online revolucionária
A estrutura de dupla vedação permite a substituição de peças de desgaste sem interromper a produção; esta tecnologia é líder entre produtos similares tanto nacional quanto internacionalmente.
6. Controle progressivo de abertura e fechamento
Ao abrir no sentido anti-horário, o portão sobe e o furo guia se sobrepõe gradativamente ao canal, alcançando 100% de abertura total na posição extrema.

Padrões de projeto

Parâmetros de desempenho

A forma principal e dimensões de conexão

Imagem da estrutura
